項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
型 號
電壓
電流
電阻
電感
最大靜力矩
引線
轉子轉動慣量
重量
機身長(L)
單出軸
雙出軸
V
A
Ω
mH
Oz-in
kg-cm
g-cm2
Kg
mm
20BYGH28-0204A
20BYGH28-0204B
4.8
0.2
24
8
2.2
0.16
4
1.8
0.05
28
20BYGH30-0604A
20BYGH30-0604B
3.9
0.6
6.5
1.7
2.5
0.18
4
2
0.06
30
20BYGH33-0604A
20BYGH33-0604B
3.9
0.6
6.5
2.2
2.8
0.2
4
2
0.07
33
20BYGH38-0604A
20BYGH38-0604B
10
0.6
10
5.5
5.6
0.4
4
3.5
0.08
38

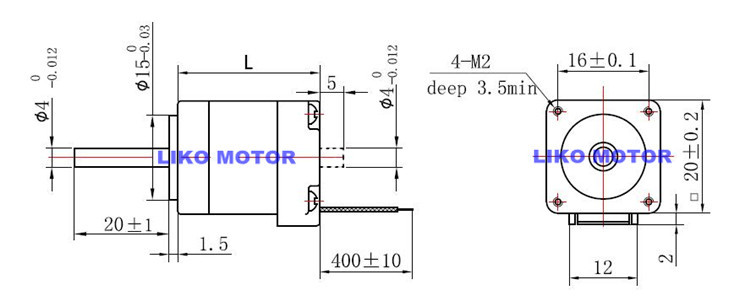

機械尺寸
*電機參數以及出軸樣式可根據客戶要求定制

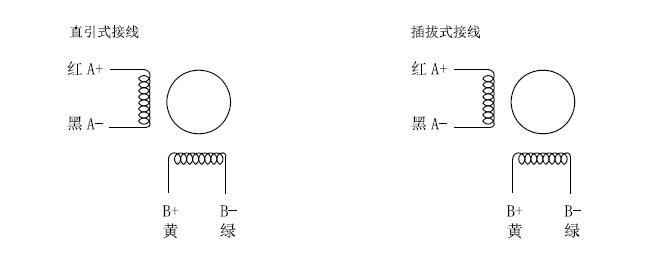

接線方式
