項目 |
規(guī)格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環(huán)境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規(guī)格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
保持力矩 |
轉動慣量 |
重量 |
機身長(L) |
|
(100為絲桿長度，可定制） |
V |
A |
Ω |
mH |
kg.cm |
g.cm2 |
Kg |
mm |
|
20BYGH30-0604A-GZ100S |
3.9 |
0.6 |
6.5 |
1.7 |
0.18 |
2 |
0.06 |
30 |
|
20BYGH38-0604B-GZ100S |
10 |
0.6 |
10 |
5.5 |
0.4 |
3.5 |
0.08 |
38 |
滾珠絲桿規(guī)格
|
滾珠絲桿代碼 |
直徑mm |
導程mm |
步長mm |
|
G0401 |
4 |
1 |
0.005 |
|
G0402 |
4 |
2 |
0.01 |
|
G0601 |
6 |
1 |
0.005 |
|
G0602 |
6 |
2 |
0.01 |
|
G0606 |
6 |
6 |
0.03 |
備注：電機如有需求，可加裝編碼器

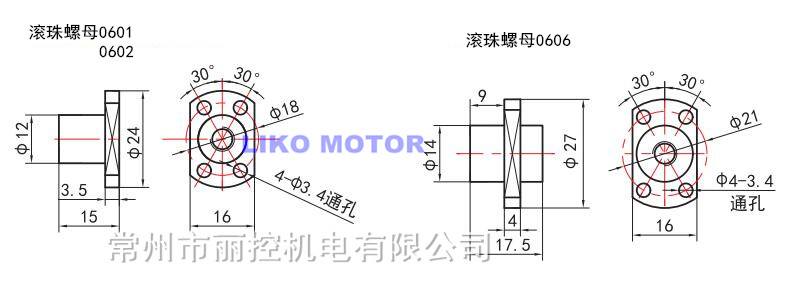

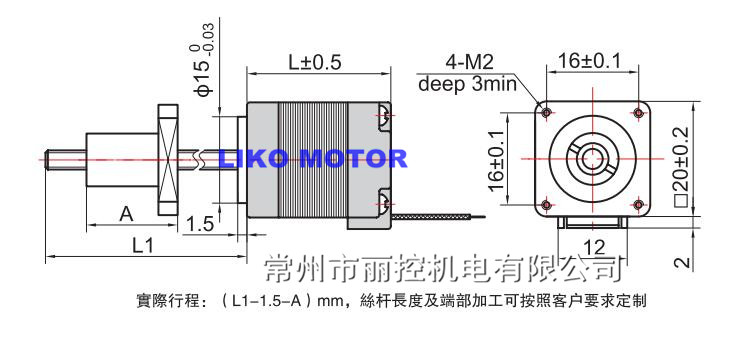

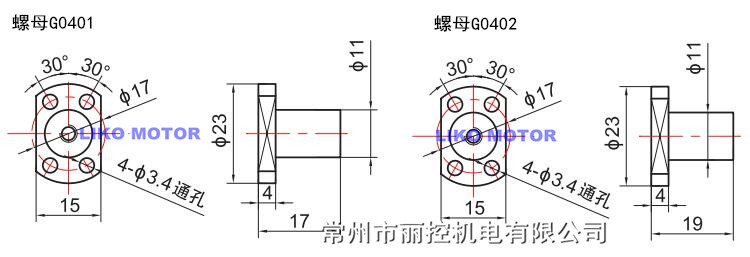

機械尺寸

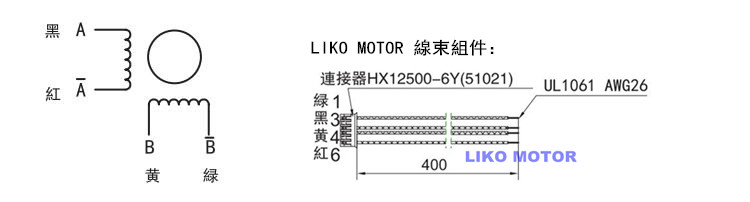

接線方式
