項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
基本步距角 |
轉動慣量 |
重量 |
機身長 Ld |
|
|
N.m |
A |
Ω |
° |
gfcm2 |
kg |
mm |
|
57BYGH246-1004A |
0.65 |
1 |
4.8 |
1.8 ° |
120 |
0.5 |
46 |
|
57BYGH246-2004A |
0.65 |
2 |
1.3 |
1.8 ° |
120 |
0.5 |
46 |
|
57BYGH246-3004A |
0.65 |
3 |
0.58 |
1.8 ° |
120 |
0.5 |
46 |
|
57BYGH255-1004A |
1 |
1 |
6 |
1.8 ° |
200 |
0.7 |
55 |
|
57BYGH255-2004A |
1 |
2 |
1.6 |
1.8 ° |
200 |
0.7 |
55 |
|
57BYGH255-3004A |
1 |
3 |
0.7 |
1.8 ° |
200 |
0.7 |
55 |
|
57BYGH262-1004A |
1.2 |
1 |
6.5 |
1.8 ° |
300 |
0.85 |
62 |
|
57BYGH262-2004A |
1.2 |
2 |
1.8 |
1.8 ° |
300 |
0.85 |
62 |
|
57BYGH262-3004A |
1.2 |
3 |
0.8 |
1.8 ° |
300 |
0.85 |
62 |
|
57BYGH280-2004A |
2 |
2 |
2.5 |
1.8 ° |
480 |
1.15 |
80 |
|
57BYGH280-3004A |
2 |
3 |
1 |
1.8 ° |
480 |
1.15 |
80 |
|
57BYGH280-4004A |
2 |
4 |
0.65 |
1.8 ° |
480 |
1.15 |
80 |
|
57BYGH2100-4004A |
2.7 |
4.0 |
1.2 |
1.8 ° |
550 |
1.65 |
100 |
|
57BYGH2115-4004A |
3.2 |
4.0 |
1.5 |
1.8 ° |
600 |
1.75 |
115 |

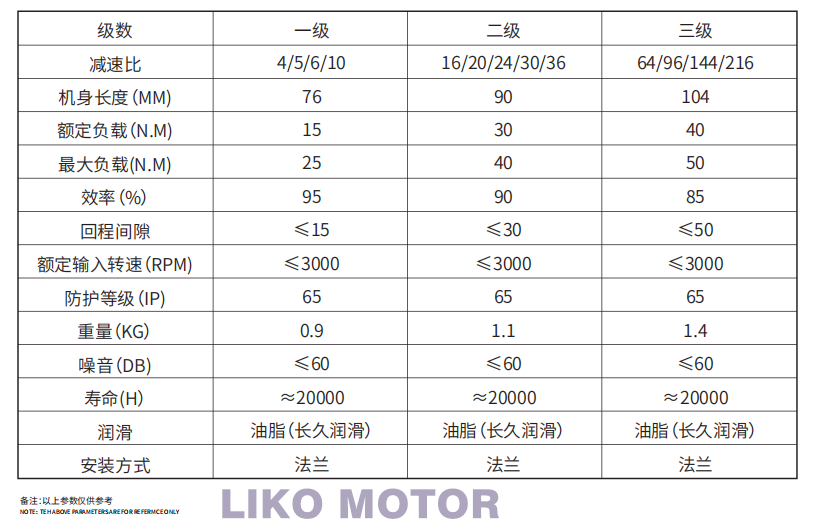

減速箱規格

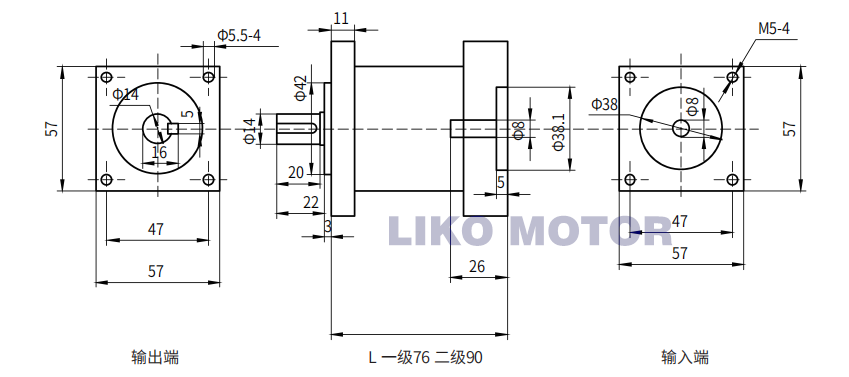

機械尺寸

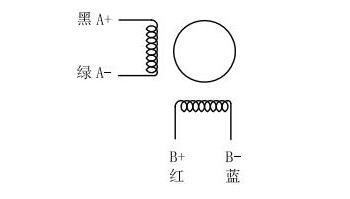

接線方式
