項目 |
規格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規格
|
型號 |
保持力矩 |
電流 |
電阻 |
步距角 |
轉動慣量 |
重量 |
機身長
|
|
外部驅動式 /貫通式 （100為絲桿長度，可定制）
|
Nm |
A |
Ω |
|
G.cm2 |
kg |
mm |
|
57BYGH255-2004A-100S/GT100 |
1 |
2 |
1.6 |
1.8 ° |
200 |
0.7 |
55 |
|
57BYGH255-3004A-100S/GT100 |
1 |
3 |
0.7 |
1.8 ° |
200 |
0.7 |
55 |
|
57BYGH262-3004A-100S/GT100 |
1.2 |
3 |
0.8 |
1.8 ° |
300 |
0.85 |
62 |
|
57BYGH280-2004A-100S/GT100 |
2 |
2 |
2.5 |
1.8 ° |
480 |
1.15 |
76 |
|
57BYGH280-3004A-100S/GT100 |
2 |
3 |
1 |
1.8 ° |
480 |
1.15 |
76 |
|
57BYGH280-4004A-100S/GT100 |
2 |
4 |
0.65 |
1.8 ° |
480 |
1.15 |
76 |
|
絲桿直徑 |
導程 |
步長 |
|
絲桿直徑 |
導程 |
步長 |
|
8 |
8 |
0.04 |
|
8 |
4 |
0.02 |
|
8 |
20 |
0.1 |
10 |
20 |
0.1 |
|
|
10 |
2 |
0.01 |
10 |
4 |
0.02 |

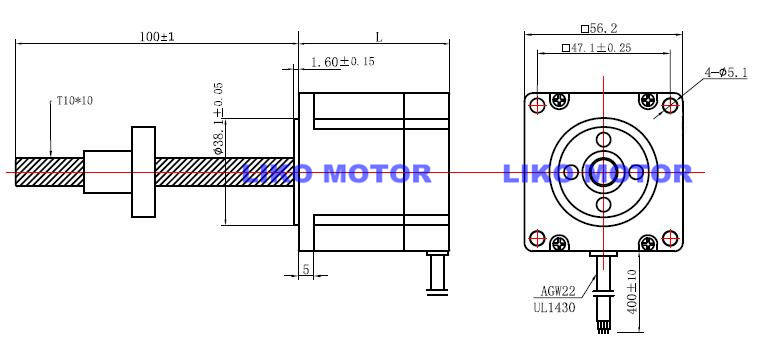

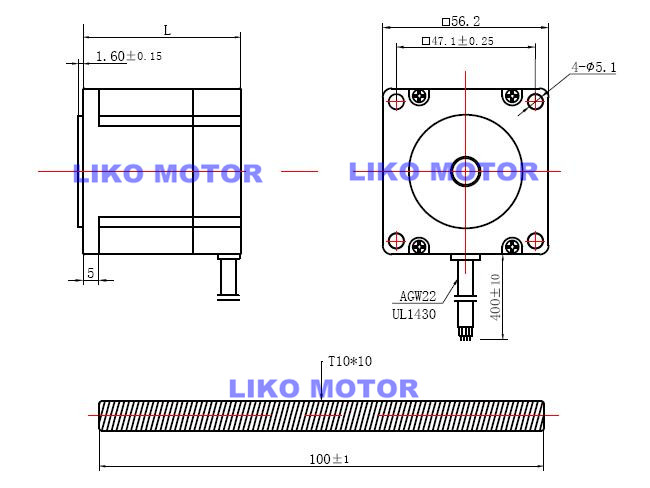

機械尺寸

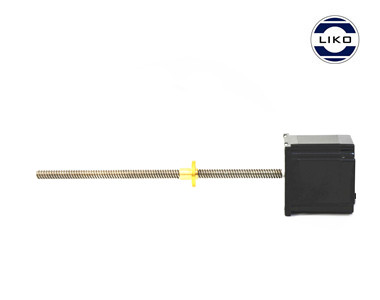

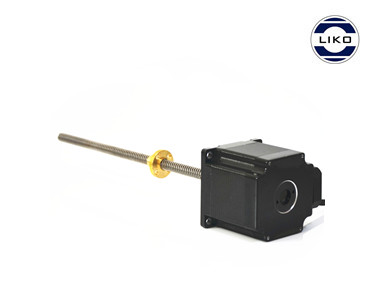

外部驅動式

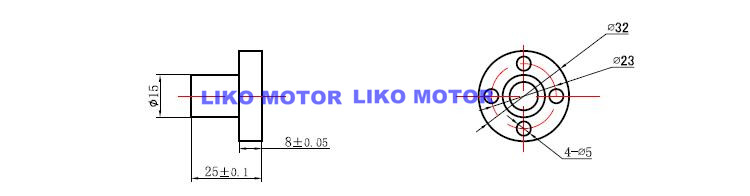

螺母材質：POM
*電機參數以及絲桿長度、直徑導程規格、螺母均可按要求定制

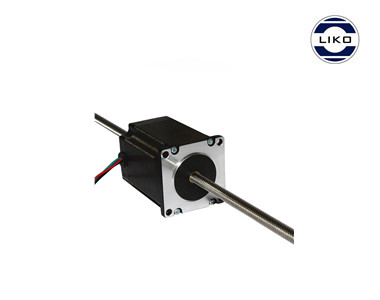

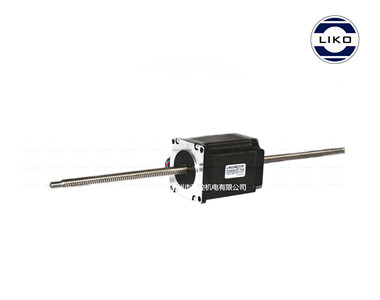

貫通式
*電機參數以及絲桿長度、直徑導程規格均可按要求定制

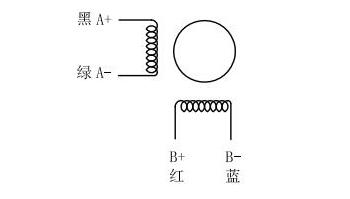

接線方式
