項目 |
規(guī)格 |
|
步距角精度 |
±5% |
|
電阻精度 |
±10% |
|
電感精度 |
±20% |
|
溫升 |
80℃Max. |
|
環(huán)境溫度 |
-10℃-+50℃ |
|
絕緣電阻 |
100MΩMin.500 VDC |
|
介電強度 |
500VAC |
|
轉軸徑向跳動 |
0.06Max.(450 g-load) |
|
轉軸軸向跳動 |
0.08Max.(450 g-load) |
|
絕緣等級 |
Class B 130° |
技術規(guī)格
|
型 號 |
電壓 |
電流 |
電阻 |
電感 |
保持力矩 |
轉動慣量 |
重量 |
機身長 |
|||
|
（100為絲桿長度，可定制） |
V |
A |
Ω |
mH |
Kg.cm |
G.cm2 |
Kg |
mm |
|||
|
28BYGH34-0754A-GZ100S |
4.8 |
0.75 |
6.5 |
3.2 |
0.6 |
9 |
0.15 |
34 |
|||
|
28BYGH41-0754A-GZ100S |
5.6 |
0.75 |
7.5 |
4.5 |
0.8 |
12 |
0.18 |
41 |
|||
|
28BYGH45-0754A-GZ100S |
5 |
0.75 |
6.7 |
3 |
0.95 |
15 |
0.18 |
45 |
|||
|
28BYGH45-1004A-GZ100S |
2.5 |
1.0 |
2.5 |
1.0 |
1.0 |
15 |
0.19 |
45 |
|||
|
28BYGH51-0674A-GZ100S |
6.2 |
0.67 |
9.2 |
5 |
1.0 |
18 |
0.18 |
51 |
|||
|
28BYGH51-0954A-GZ100S |
4.8 |
0.95 |
5 |
3.4 |
1.2 |
18 |
0.19 |
51 |
|||

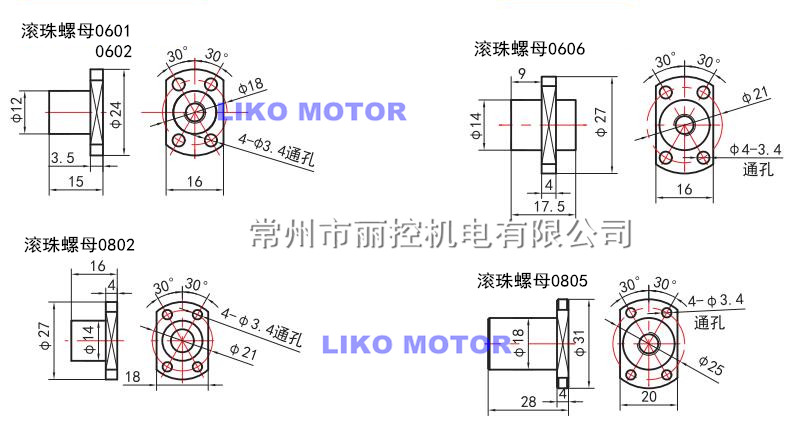

滾珠絲桿規(guī)格
|
滾珠絲桿代碼 |
直徑mm |
導程mm |
步長mm |
|
G0601 |
6 |
1 |
0.005 |
|
G0602 |
6 |
2 |
0.01 |
|
G0606 |
6 |
6 |
0.03 |
|
G0802 |
8 |
2 |
0.01 |
|
G0805 |
8 |
5 |
0.025 |
備注：電機如有需求，可加裝編碼器。

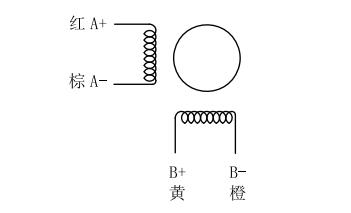

接線方式
